JUTWIST

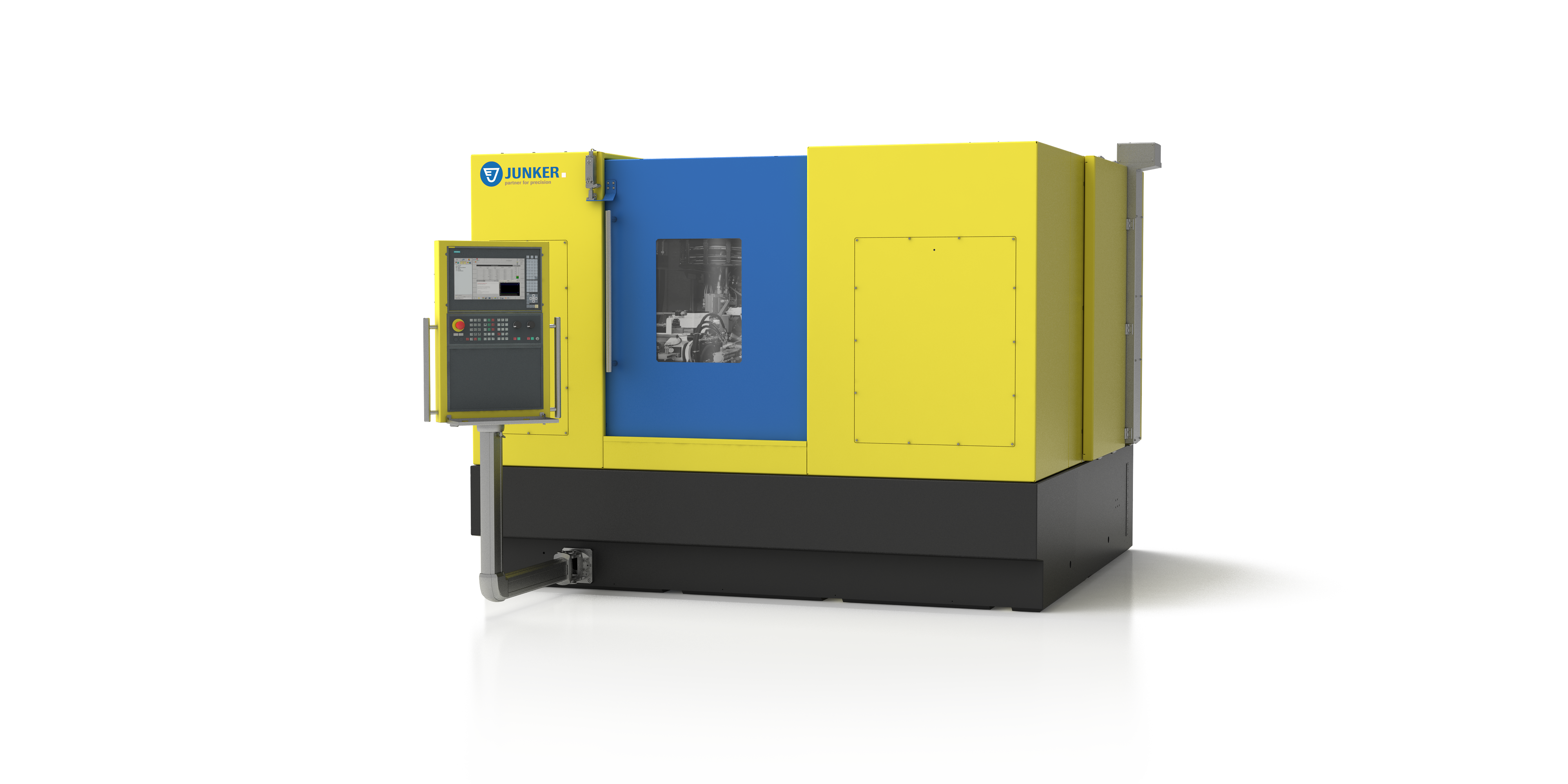

JUTWIST - Rundschleifmaschinen

UNSCHLAGBARE TAKTZEIT BEI DER KOMPLETTBEARBEITUNG

Mit der Hochgeschwindigkeitsschleifmaschine JUTWIST lässt sich an Schneckenwellen das Schneckenprofil aus dem Vollen herstellen. Das neue Maschinenkonzept ermöglicht das Schleifen von Werkstücken mit mehrgängigen Gewinden bei einer Einspannlänge von 300 mm und einem Umlaufdurchmesser von bis zu 80 mm – all das in einer Einspannung.

Ihren Einsatz finden die Schneckenwellen unter anderem in der Automobilindustrie sowie im allgemeinen Maschinenbau, wo sie zur Übersetzung sowie Kraftübertragung dienen und unter anderem in verschieden Lenkungen, Verstellmotoren und Feststellbremsen verbaut werden. Das Fertigungsverfahren kann einfach auf weitere geometrisch ähnliche Werkstücke übertragen werden.

Welche Schneckenwellen können bearbeitet werden?

  • Rechts- und Linksgewinde
  • Offene, geschlossene und einseitig geschlossene Profile
  • Mehrgängige Gewinde
  • Werkstoffunabhängig

Highlights

  • Vor- und Fertigschleifen in nur einer Aufspannung
  • Hohe Standzeiten der Werkzeuge
  • Geringe Werkzeugkosten
  • Schleifen von mehrgängigen Gewinden möglich
  • Hohe Qualität (Rundheit, Rundlauf, Formgenauigkeit, Durchmessertoleranz)
  • Erzielbare Oberflächengüte Rz 1 nach dem Fertigschleifen möglich
  • Prozesssicher, hohe Wiederholgenauigkeit
  • Schnelles Umrüsten der Maschine

Schleifverfahren

Durch die Geometrieberechnung der Schleifscheibe ist das Schleifmedium perfekt auf die Gewindeform des Werkstücks ausgelegt. Die galvanisch gebundene Profilschleifscheibe, die beim Vorschleifen eingesetzt wird, ermöglicht eine hohe Zerspanleistung und ist perfekt geeignet weiche aber auch härteste Werkstoffe zu bearbeiten.

Durch das innovative Schleifverfahren kann das Profil in einem Einstich geschliffen werden, was zu enormen Einsparungen in der Taktzeit führt. Beim anschließenden Fertigschleifen mit Korund werden die Gänge finalisiert und das endgültige Profil hergestellt. Das Resultat sind Werkstücke mit hervorragender Geometrie- und Oberflächengüte.

Produktanfrage

Informationen zum Umgang mit Ihren Daten in unseren Datenschutzhinweisen.
  • Bitte wählen

Technische Daten: JUTWIST 2000

Anzahl Schleifspindelstöcke
1
Schleiflänge
300 mm
Einspannlänge
300 mm
Spitzenhöhe
150 mm
Werkstückgewicht
4 kg
Schleifscheibendurchmesser (max.)
170 - 250 mm
Umlaufdurchmesser
80 mm
BxTxH mm (ohne Peripherie)
3.000 x 2.750 x 2.430 mm
Gesamtgewicht
18.000 kg

Lieferbare Schleifspindelstockvarianten JUTWIST 2000

  • /30
    /30

Ausstattung und Optionen

ENTGRATSTATION
ENTGRATSTATION JUTWIST

JUNKER bietet mit der integrierten Entgratstation das zuverlässige und prozesssichere Entfernen des Splitterzahns an Schneckenwellen parallel zum Schleifprozess. Die Werkstücke werden mittels internem Ladeportal direkt in das Spannsystem transportiert.

AUFSPANNUNG
AUFSPANNUNG JUTWIST

Die Schneckenwelle wird am Werkstückspindelstock mit einer Spannzange gespannt. Zudem wird das Werkstück bei Lagerbezug mittels Lünette, bei Spitzenbezug durch den Reitstock zentrisch gespannt.

POSITIONIERUNG UND MESSSYSTEME
POSITIONIERUNG UND MESSSYSTEME JUTWIST

Der Positioniertaster misst die Längs- und Radialposition. Die Messwerte werden von der Steuerung automatisch in den Schleifprozess integriert. Über den Positioniertaster können zudem eine Vielzahl an Messoperationen, wie Kopf- und Fußkreismessung durchgeführt werden.

ANTRIEB UND FÜHRUNG DER ACHSEN
ANTRIEB UND FÜHRUNG DER ACHSEN JUTWIST

Der Linearantrieb der Z-Achse ermöglicht hohe Verfahr- und Beschleunigungswerte. Zudem lassen sich durch das Zusammenspiel von A- und Y-Achse die Steigungswinkel des Profils variabel einstellen. Dadurch schafft die neue Technologie die benötigte Flexibilität in der Produktion. Die C-Achse mit Direktantrieb ermöglicht einen sehr hoher Drehzahlbereich bis zu 10.000 1/min.

STEUERUNG
STEUERUNG JUTWIST

Mit der umfangreichen Software JUWOP II ist die JUTWIST bestens ausgerüstet und garantiert einfache Bedienung, schnelles Einrüsten und perfekte Programmierergebnisse. Das Erwin Junker Operator Touch Panel wurde speziell für die Steuerung von Schleifmaschinen entwickelt. Alle Maschinenkomponenten werden über das Bedienpanel gesteuert – unabhängig von der Baureihe und der eingesetzten Steuerung. Der identische Aufbau, die intuitive Menüführung und die Visualisierung der Werkstückgeometrie gestalten die Bedienung äußerst benutzerfreundlich und flexibel. Das Programmieren erfolgt direkt über das Bedienpanel oder über ein externes Programmiertool.

MASCHINENBETT
MASCHINENBETT JUTWIST

Das Maschinenbett aus Mineralguss besticht durch sein Dämpfungsverhalten und seine Verwindungssteifigkeit. Durch die Temperaturstabilität lassen sich Schwankungen in der Umgebungstemperatur mühelos ausgleichen. Somit ist rund um die Uhr eine hohe Maßhaltigkeit gewährleistet.

LADESYSTEME
LADESYSTEME JUTWIST

Der interne V-Lader ermöglicht, durch die optimierte Anordnung der Greifer für Roh- und Fertigteil, ein ideales Werkstückhandling. Binnen weniger Sekunden wird das Werkstück gewechselt und durch die Schlüssellochübergabe an das externe Beladungssystem übergeben – eine optimale Auslastung der Fertigung, bei gleichzeitiger Entlastung des Bedienpersonals. Die Ladesysteme sind zudem kombinierbar mit unterschiedlichen Zu- und Abführsystemen wie Transportbändern oder kundenspezifisch angepassten Systemen.

Als komplettanbietendes Unternehmen liefert die JUNKER Gruppe maßgeschneiderte Automatisierungslösungen.

ABRICHTEINHEIT
ABRICHTEINHEIT JUTWIST

Das Abrichten der Schleifscheibe erfolgt CNC-gesteuert. Eingesetzt werden kann ein angetriebenes Diamant-Abrichtrad oder eine werkstückabhängige Diamantprofilrolle. Das Abrichten geschieht über ein automatisches Abrichtprogramm mit Schleifscheibenkompensation. Parallel zum Ladeprozess kann über eine Abrichtvorrichtung die Korundschleifscheibe abgerichtet werden. Dadurch ergibt sich eine Reduzierung der Nebenzeiten.

SCHLEIFMITTEL
SCHLEIFMITTEL JUTWIST

Beim Vorschleifen kommt eine galvanisch gebundene CBN-Schleifscheibe zum Einsatz. Für das Fertigschleifen wird als Schleifmittel Korund eingesetzt.

BRANDSCHUTZ UND LTA LUFTFILTER
BRANDSCHUTZ UND LTA LUFTFILTER JUTWIST

Bei einer Verpuffung wird das Maschineninnere automatisch hermetisch abgedichtet, sodass ein Brand vor seiner Entstehung erstickt wird. Auf Wunsch können zusätzlich Löschanlagen (CO²- oder Wasservernebelungsanlagen) und Abluftreinigungsanlagen eingebaut werden. Kompetenter Partner für Brandschutz und Filtrationslösungen ist die LTA Lufttechnik GmbH, die auch zur JUNKER Gruppe gehört und Filteranlagen für die industrielle Luftreinigung erforscht, entwickelt und produziert.

Werkstücke

  • Schneckenwelle

Produktbroschüren JUTWIST
