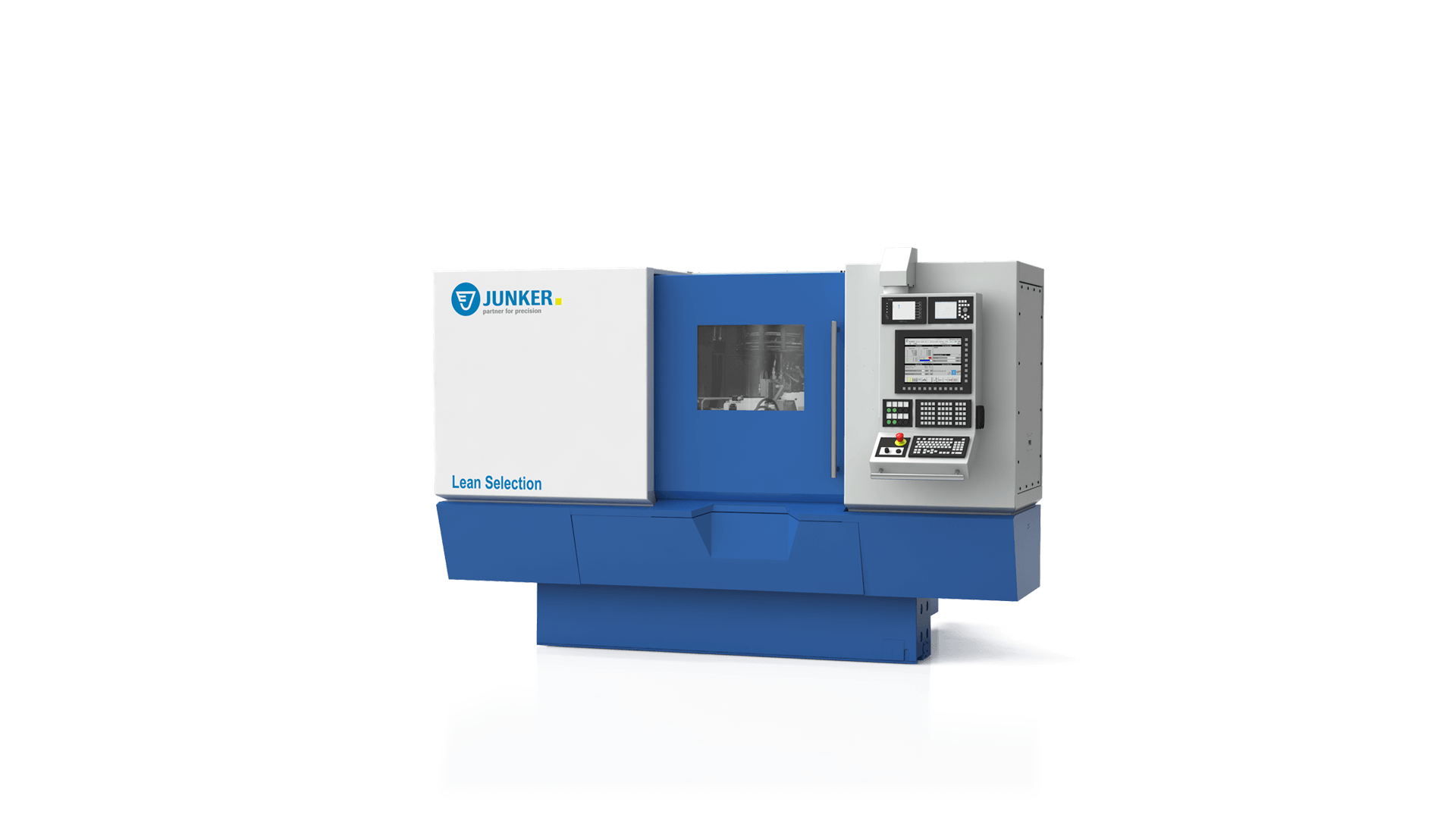

Lean Selection allround - Круглошлифовальные станки
Функциональное и экономичное шлифование
Lean Selection allround представляет собой универсальный станок с ЧПУ для наружного и внутреннего круглого шлифования с высокоточной ось В с автоматическим бесступенчатым позиционированием. Могущий быть оснащенный тремя высокопроизводительными шлифовальными шпинделями и прекрасно зарекомендовавшей себя технологией JUNKER, станок Lean Selection allround идеально подходит для индивидуального и серийного производства. Благодаря стандартизированным решениям и индивидуальным концепциям автоматизации станок экономичен и одновременно универсален.

Основные характеристики
- Бесступенчатая ось В с гибким программированием
- Полнозащитный кожух
- Простое управление
- Концепция жесткой станины
- Гибкое изготовление
- Быстрая переоснастка
- Высокая эксплуатационная готовность
- Шлифовальный материал: корундовые, эльборовые или алмазные шлифовальные круги
- Широкий ассортимент сервисных услуг
Способ шлифования
Наружное круглое шлифование с использованием магнитной зажимной плиты
Внутреннее круглое шлифование с использованием магнитной зажимной плиты
Наружное круглое шлифование между центрами
Косое врезное шлифование между центрами
Внутреннее круглое шлифование
- Выберите
Технические характеристики: Lean Selection allround allround

- Длина шлифования
- 800 mm
- Зажимная длина
- 800 mm
- Высота центров
- 150 mm
- Вес заготовки
- 80 kg
- Диаметр шлифовального круга (макс.)
- 400-290 mm
- ШхВхГ мм
- 3340 x 2660 x 2325
- Общий вес
- 8000 kg
Поставляемые варианты шлифовальных бабок Lean Selection allround allround
- /B1
- /B1i
- /B4 allround
- /B12 allround
- /B12i
- /B13 allround
Оснащение и опции
- УПРАВЛЕНИЕ
Панель управления Erwin Junker Operator Panel была разработана специально для управления шлифовальными станками. Все компоненты станка управляются с панели управления – независимо от серии и применяемого устройства управления. Идентичная конструкция, интуитивно понятное управление в режиме меню и визуализация геометрии заготовки обеспечивают удобное для пользователя, гибкое управление. Программирование выполняется непосредственно с панели управления или с помощью внешнего инструмента программирования.
- МЕХАНИЗМ ПРАВКИ
Правка шлифовального круга регулируется ЧПУ. Может быть применен приводной алмазный круг для правки или зависящий от заготовки алмазный профильный ролик. Правка осуществляется вручную или с помощью автоматической программы правки с компенсацией шлифовального круга.
- ШЛИФОВАЛЬНЫЕ МАТЕРИАЛЫ
В зависимости от области применения, применяются эльборовые или алмазные шлифовальные инструменты. Базовые элементы шлифовальных кругов выполнены из стали или углепластика. В комбинации с эльбором целесообразно применять базовый элемент из углепластика: он легкий, гасит вибрации и сохраняет собственную форму даже при высокой скорости вращения.
- СТАНИНА
Станина из минерального литья поражает своей характеристикой демпфирования и крутильной жесткостью. Благодаря температурной стабильности легко компенсируются колебания окружающей температуры. Тем самым, обеспечивается высокая точность размеров в течение всего рабочего дня.
- ЗАГРУЗОЧНЫЕ СИСТЕМЫ
Компания JUNKER предлагает для всех серий станков, в зависимости от требований, предъявляемых заказчиками и характеристиками заготовок, как внутренние, так и внешние загрузочные системы. Загрузочные системы могут комбинироваться с различными системами подачи и разгрузки, а также ленточными транспортерами или индивидуальными системами заказчиков.
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ
Измерительные системы также индивидуально адаптируются к особенностям заготовок и требованиям заказчиков. Полученные результаты измерений анализируются и в соответствии с подготовленной стратегией измерений используются для подналадки. В широкий ассортимент измерительных систем входит также система измерений шлифовального круга, которая определяет диаметр, осевое положение и ширину шлифовального круга.
- ПРОТИВОПОЖАРНАЯ ЗАЩИТА И ВОЗДУШНЫЕ ФИЛЬТРЫ LTA
В случае возгорания внутренняя зона станка автоматически герметизируется, благодаря чему пожар подавляется еще до возникновения. По желанию, могут быть установлены дополнительные системы пожаротушения (CO² или системы для распыления воды) и системы очистки отходящего воздуха. Компетентным партнером в области противопожарной защиты и фильтрации воздуха является компания LTA Lufttechnik GmbH, которая также входит в группу JUNKER и испытывает, разрабатывает и производит фильтровальные установки для промышленной очистки воздуха.
Заготовки
- Ось
- Вал стартера
- Приводной вал
- Балансировочный вал
- Палец
- Втулка
- Эксцентриковые валы
- Редукторный вал
- Поршневой палец
- Поршневое кольцо
- Вал двигателя
- Поршень насоса
- Шестерная насоса
- Вал-шестерня
- Труба
- Ролик
- Ротор
- Червячное колесо
- Червячный вал
- Шпиндель
- Шток
- Вал статора
- Штифт
- Вал турбины
- Валец
- Тело качения
- Вал
- Устройство для зажима инструмента
- Заготовка инструмента
- Зубчатое колесо
- Зубчатая рейка
- Цапфа
- Цилиндрический ролик
- Штамп
