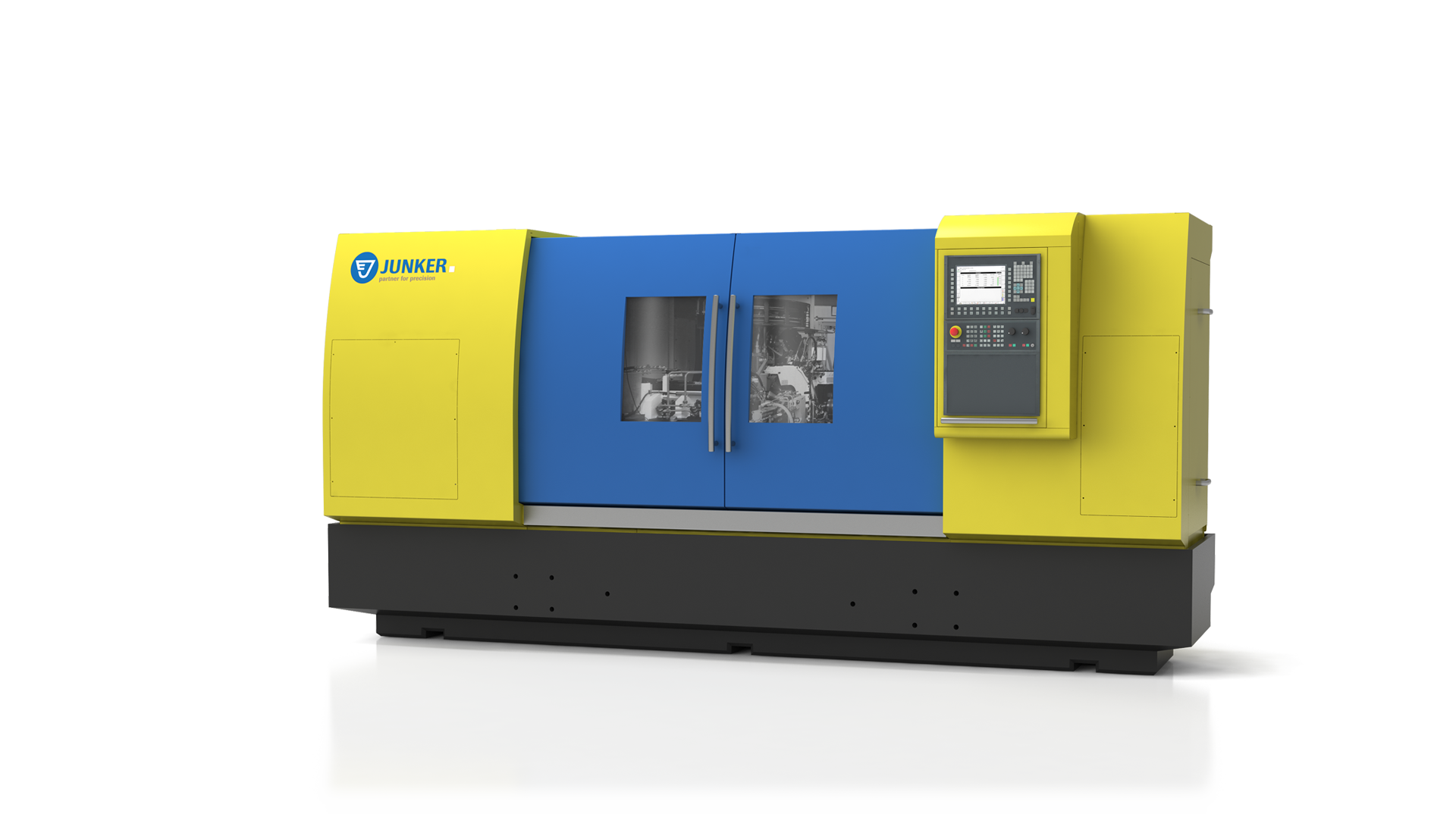

QUICKPOINT - 圆磨床

柔性高效磨床

QUICKPOINT高速点磨工艺集成了勇克的高精度以及高柔性。QUICKPOINT点磨工艺应用广泛,同时还具有令人赞叹的极高生产率。它带给您:广泛的应用范围和优异的产品质量。

亮点

  • 高速磨削 使用成熟的CBN/金刚石磨削工艺
  • 优异的产品质量 磨削过程仅需一次装夹
  • 机床利用率最大化 全自动磨削工艺
  • 磨削效率高 源于对磨削区域的充分冷却
  • 快速换装 高柔性机床方案

磨削流程

QUICKPOINT点磨原理

QUICKPOINT点磨是在精磨工序中以单点接触方式对外圆进行高速磨削的一种磨削工艺。QUICKPOINT采用宽度仅几毫米、耐磨性极高的CBN或金刚石砂轮工作。借助于产生的一个后角,使砂轮与工件之间的接触区由线接触减少为点接触。

QUICKPOINT可完成的标准加工有磨轴肩、磨锥体、磨倒角和切槽。另外,也可增加槽和螺纹,以及多边形和端面磨削功能

QUICKPOINT点磨原理

特殊方案

快速更换工装,缩短非生产时间 – 3点式安装系统

快速更换工装,缩短非生产时间 – 3点式安装系统

此系统应用于砂轮头架、工件头架以及尾架上,它缩短了磨床的换装时间。

  • 快速换型和换装(更换顶尖耗时 < 2分钟,更换砂轮耗时< 20分钟)
  • 安装简便
  • 最佳定心
  • 砂轮法兰通过螺栓拧紧,允许改变转向
  • 圆跳精度<= 2/1000 mm

物超所值

物超所值

QUICKPOINT系列的砂轮架组合种类繁多,可为几乎所有应用领域提供外圆磨削方案:QUICKPOINT 1000紧凑型平台用于小工件;QUICKPOINT5000用于中型工件;QUICKPOINT 6用于大型工件。只要使用QUICKPOINT机床,就是低成本制造工艺的保证。

产品要求

  • 请选择

技术数据: QUICKPOINT 1S

头架型号
1
磨削长度
150 mm
装夹长度
150 mm
中心高
100 mm
工件重量
5 kg
砂轮直径
350 mm
摆动
80 mm
长x宽x高 mm (不含外围设备)
1800 x 2500 x 2100
重量
10.000 kg

可使用的头架版本 QUICKPOINT 1S

  • /10
    /10
  • /10i
    /10i
  • /20
    /20
  • /30
    /30
  • /50
    /50

技术数据: QUICKPOINT 1000

头架型号
1
磨削长度
150 mm
装夹长度
150 mm
中心高
100 mm
工件重量
5 kg
砂轮直径
350 mm
摆动
80 mm
长x宽x高 mm (不含外围设备)
1500 x 2500 x 2100
重量
9.000 kg

可使用的头架版本 QUICKPOINT 1000

  • /10
    /10
  • /10i
    /10i
  • /20
    /20
  • /30
    /30

技术数据: QUICKPOINT 3000

头架型号
1
磨削长度
500 mm
装夹长度
500 mm
中心高
150 mm
工件重量
15 kg
砂轮直径
350 mm
摆动
150 mm
长x宽x高 mm (不含外围设备)
3400 x 2800 x 2200
重量
12.000 kg

可使用的头架版本 QUICKPOINT 3000

  • /10
    /10
  • /10i
    /10i
  • /20
    /20
  • /30
    /30
  • /40
    /40
  • 3000/50
    3000/50
  • /50S
    /50S
  • /60
    /60

技术数据: QUICKPOINT 5000

头架型号
1
磨削长度
700 mm
装夹长度
700 mm
中心高
170 mm
工件重量
130 kg
砂轮直径
500 mm
摆动
280 mm
长x宽x高 mm (不含外围设备)
4900 x 3400 x 2350
重量
14.000 kg

可使用的头架版本 QUICKPOINT 5000

  • /10
    /10
  • /10i
    /10i
  • /18
    /18
  • /20
    /20
  • /30
    /30
  • /40
    /40
  • 5000/50
    5000/50
  • /50S
    /50S
  • /60
    /60

技术数据: QUICKPOINT 6XS

头架型号
1
磨削长度
500 mm
装夹长度
600 mm
中心高
170 mm
工件重量
130 kg
砂轮直径
500/700 mm
摆动
280/320 mm
长x宽x高 mm (不含外围设备)
3260 x 3750 x 2450
重量
17.000 kg

可使用的头架版本 QUICKPOINT 6XS

  • /10
    /10
  • /10i
    /10i
  • /18
    /18
  • /20
    /20
  • /30
    /30
  • /40
    /40
  • /50
    /50
  • /50S
    /50S
  • /60
    /60

技术数据: QUICKPOINT 6S

头架型号
1
2
磨削长度
1.000 mm
750 mm
装夹长度
1.200 mm
中心高
170 mm
工件重量
150 kg
砂轮直径
500/700 mm
摆动
280/320 mm
长x宽x高 mm (不含外围设备)
4100 x 3750 x 2450
重量
21.000 kg
25.000 kg

可使用的头架版本 QUICKPOINT 6S

  • /10
    /10
  • /10i
    /10i
  • /18
    /18
  • /20
    /20
  • /30
    /30
  • /40
    /40
  • /50
    /50
  • /50S
    /50S
  • /60
    /60

技术数据: QUICKPOINT 6L

头架型号
1
2
磨削长度
1800 mm
1500 mm
装夹长度
2000 mm
中心高
170 mm
工件重量
200 kg
砂轮直径
500/700 mm
摆动
280/320 mm
长x宽x高 mm (不含外围设备)
4900 x 3750 x 2450
重量
24000 kg
28000 kg

可使用的头架版本 QUICKPOINT 6L

  • /10
    /10
  • /10i
    /10i
  • /18
    /18
  • /20
    /20
  • /30
    /30
  • /40
    /40
  • /50
    /50
  • /50S
    /50S
  • /60
    /60

技术数据: QUICKPOINT 6XL

头架型号
1
2
磨削长度
2.800 mm
2.500 mm
装夹长度
3.000 mm
中心高
170 mm
工件重量
300 kg
砂轮直径
500/700 mm
摆动
280/320 mm
长x宽x高 mm (不含外围设备)
6400 x 3750 x 2450
重量
28.000 kg
32.000 kg

可使用的头架版本 QUICKPOINT 6XL

  • /10
    /10
  • /10i
    /10i
  • /18
    /18
  • /20
    /20
  • /30
    /30
  • /40
    /40
  • /50
    /50
  • /50S
    /50S
  • /60
    /60

设备和选项

控制系统
控制系统

勇克操作面板是专为磨床控制系统研发的。所有机床部件都能通过操作面板控制 – 无论是何种机床型号和控制系统。同样的构造,菜单设置和工件几何形状显示,该控制系统具有高度的用户友好性和灵活性。编程可以直接在操作面板进行,也可通过外部的编程工具执行。

磨料
磨料

根据不同的应用可选择CBN或金刚石砂轮。砂轮基体可以是钢也可以是碳。使用碳基体CBN砂轮对加工意义重大:它很轻,具有优异的减震效果,在高速加工时仍能保持轮廓稳定性。

修整装置
修整装置

砂轮修整通过数控控制。可使用金刚笔或根据工件型面设计的成型金刚滚轮。可手动修整也可通过程序自动修整,带砂轮补偿。

机床床身
机床床身

聚合物混凝土床身具有极好的减震性和力矩刚性。同时,该材料还具有良好的温度稳定性,可毫不费力的对环境温度变化做补偿,因此可确保机床全天保持尺寸稳定性。

碳基体砂轮
碳基体砂轮

所有JUCENTER系列磨床都可选用碳基体砂轮。此类砂轮的优势为自身重量轻,加工效率更高。此外,从经济角度来看,碳基体砂轮也提高了产量,由于其工作寿命长,修整周期长,且更换砂轮的频率显著低于其它砂轮。

防火和LTA空气净化器
防火和LTA空气净化器

一旦发生爆燃,机床将自动密封,防止火势蔓延。如有需要可额外加装灭火装置(二氧化碳或水雾介质)以及空气净化装置。LTA是防火和空气净化方案的专家,隶属于勇克集团,为工业空气净化研发和生产专业设备。

过滤系统

上下料系统
上下料系统

根据客户要求和工件要求,勇克可为其所有类型的机床配备内置式和外置式上下料系统。上下料系统可与不同的送料和下料系统配合使用,如输送带或者客户定制化方案。

测量系统
测量系统

测量系统也可根据工件以及客户要求而做个性化改装。在测量过程中,测量值将被评估,并应用于测量校准。同时我们也提供砂轮测量系统,可以确定砂轮的直径,轴向位置和宽度。

工件

  • 车轴
  • 起动机轴
  • 传动轴
  • 中间轴
  • 螺栓
  • 轴套
  • 电机轴
  • 偏心轴
  • 花键轴
  • 齿轮轴
  • 活塞销
  • 活塞环
  • 电机轴
  • 泵活塞
  • 泵小齿轮
  • 小齿轮轴
  • 管轴
  • 轴承环
  • 转子
  • 涡轮
  • 蜗杆轴
  • 主轴
  • 棒料
  • 导轮轴
  • 涡轮轴
  • 气缸
  • 滚动体
  • 轴类
  • 刀柄
  • 切削刀具毛坯
  • 齿轮
  • 转向齿条
  • 轴端
  • 圆柱滚子
  • 压缩机轴
