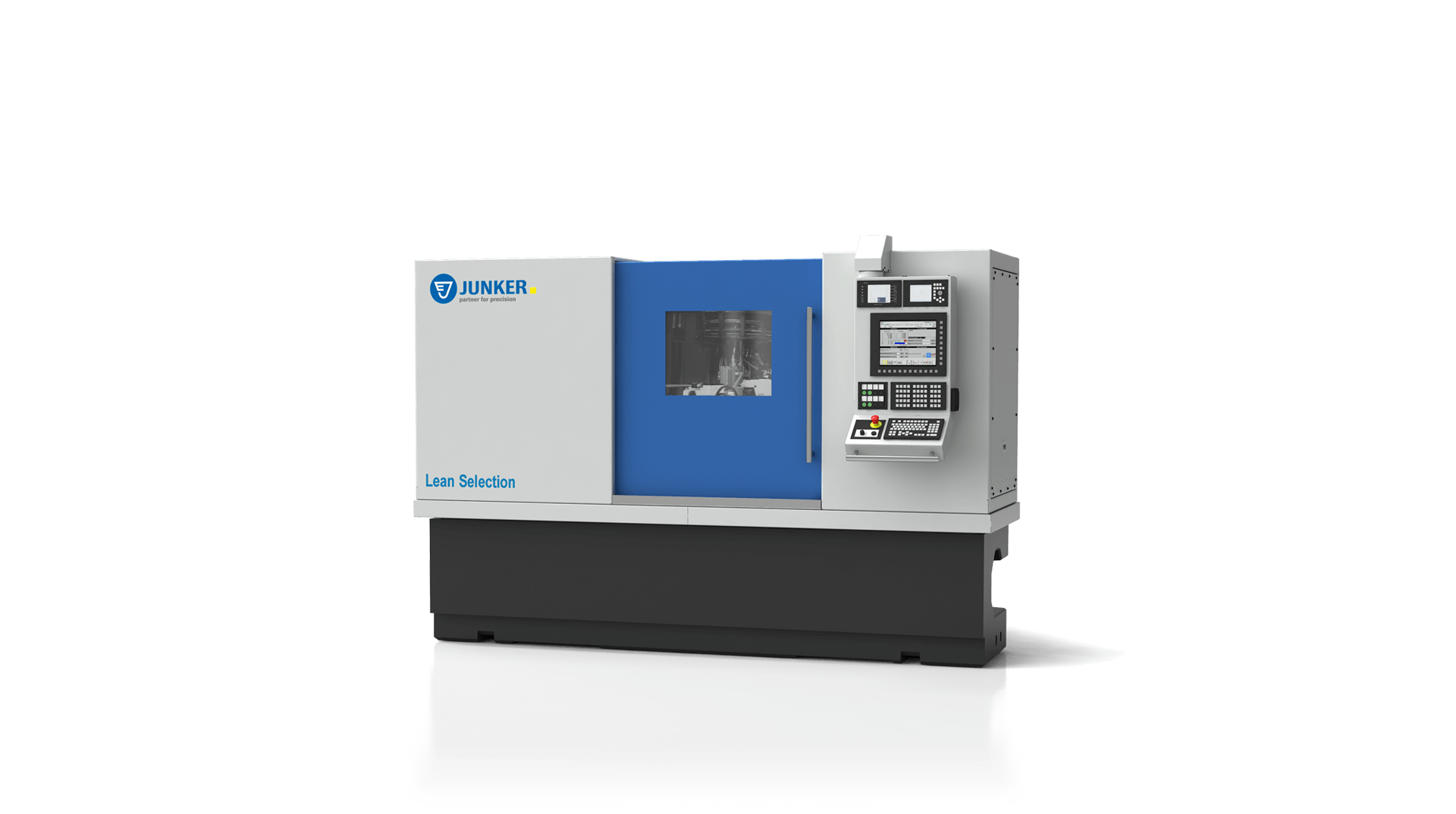

Lean Selection speed

Lean Selection speed - Круглошлифовальные станки

Круглое шлифование на большой скорости

Lean Selection speed – высокоскоростной шлифовальный станок, обеспечивающий высочайшую экономичность и идеально подходящий для шлифования серий малого и среднего размера в одно- или многосменном режиме работы. Для обработки валообразных деталей, а также заготовок для режущих инструментов станок Lean Selection speed – предельно экономичное решение, подкупающее высокой универсальностью и экономичностью производства.

Основные характеристики

  • Эльборовые и/или алмазные шлифовальные круги
  • Окружная скорость до 140 м/с
  • Высокая производительность резания
  • Быстрая переоснастка
  • Высокая эксплуатационная готовность
  • Минимальное вспомогательное время
  • Концепция жесткой станины
  • Простое управление
  • Тщательно разработанные концепции автоматизации
  • Широкий ассортимент сервисных услуг

запрос продукта

Информацию об обращении с Вашими данными Вы найдёте в наших правилах защиты данных.
  • Выберите

Технические характеристики: Lean Selection speed

Длина шлифования
500 mm
Зажимная длина
800 mm
Высота центров
150 mm
Вес заготовки
10 kg
Диаметр шлифовального круга (макс.)
400 / 350 mm
ШхВхГ мм
3340 x 2660 x 2325
Общий вес
12000 kg

Поставляемые варианты шлифовальных бабок Lean Selection speed

  • /B1
  • /B12 speed
  • /B13 speed
  • /B4 speed

Оснащение и опции

УПРАВЛЕНИЕ

Панель управления Erwin Junker Operator Panel была разработана специально для управления шлифовальными станками. Все компоненты станка управляются с панели управления – независимо от серии и применяемого устройства управления. Идентичная конструкция, интуитивно понятное управление в режиме меню и визуализация геометрии заготовки обеспечивают удобное для пользователя, гибкое управление. Программирование выполняется непосредственно с панели управления или с помощью внешнего инструмента программирования.

ЗАГРУЗОЧНЫЕ СИСТЕМЫ

Компания JUNKER предлагает для всех серий станков, в зависимости от требований, предъявляемых заказчиками и характеристиками заготовок, как внутренние, так и внешние загрузочные системы. Загрузочные системы могут комбинироваться с различными системами подачи и разгрузки, а также ленточными транспортерами или индивидуальными системами заказчиков.

ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ

Измерительные системы также индивидуально адаптируются к особенностям заготовок и требованиям заказчиков. Полученные результаты измерений анализируются и в соответствии с подготовленной стратегией измерений используются для подналадки. В широкий ассортимент измерительных систем входит также система измерений шлифовального круга, которая определяет диаметр, осевое положение и ширину шлифовального круга.

МЕХАНИЗМ ПРАВКИ

Правка шлифовального круга регулируется ЧПУ. Может быть применен приводной алмазный круг для правки или зависящий от заготовки алмазный профильный ролик. Правка осуществляется вручную или с помощью автоматической программы правки с компенсацией шлифовального круга.

ШЛИФОВАЛЬНЫЕ МАТЕРИАЛЫ

В зависимости от области применения, применяются эльборовые или алмазные шлифовальные инструменты. Базовые элементы шлифовальных кругов выполнены из стали или углепластика. В комбинации с эльбором целесообразно применять базовый элемент из углепластика: он легкий, гасит вибрации и сохраняет собственную форму даже при высокой скорости вращения.

СТАНИНА

Станина из минерального литья поражает своей характеристикой демпфирования и крутильной жесткостью. Благодаря температурной стабильности легко компенсируются колебания окружающей температуры. Тем самым, обеспечивается высокая точность размеров в течение всего рабочего дня.

ПРОТИВОПОЖАРНАЯ ЗАЩИТА И ВОЗДУШНЫЕ ФИЛЬТРЫ LTA

В случае возгорания внутренняя зона станка автоматически герметизируется, благодаря чему пожар подавляется еще до возникновения. По желанию, могут быть установлены дополнительные системы пожаротушения (CO² или системы для распыления воды) и системы очистки отходящего воздуха. Компетентным партнером в области противопожарной защиты и фильтрации воздуха является компания LTA Lufttechnik GmbH, которая также входит в группу JUNKER и испытывает, разрабатывает и производит фильтровальные установки для промышленной очистки воздуха.

Заготовки

  • Ось
  • Вал стартера
  • Приводной вал
  • Балансировочный вал
  • Палец
  • Втулка
  • Эксцентриковые валы
  • Редукторный вал
  • Поршневой палец
  • Поршневое кольцо
  • Вал двигателя
  • Поршень насоса
  • Шестерная насоса
  • Вал-шестерня
  • Труба
  • Ролик
  • Ротор
  • Червячное колесо
  • Червячный вал
  • Шпиндель
  • Шток
  • Вал статора
  • Штифт
  • Вал турбины
  • Валец
  • Тело качения
  • Вал
  • Устройство для зажима инструмента
  • Заготовка инструмента
  • Зубчатое колесо
  • Зубчатая рейка
  • Цапфа
  • Цилиндрический ролик

Каталог продуктов Lean Selection speed
