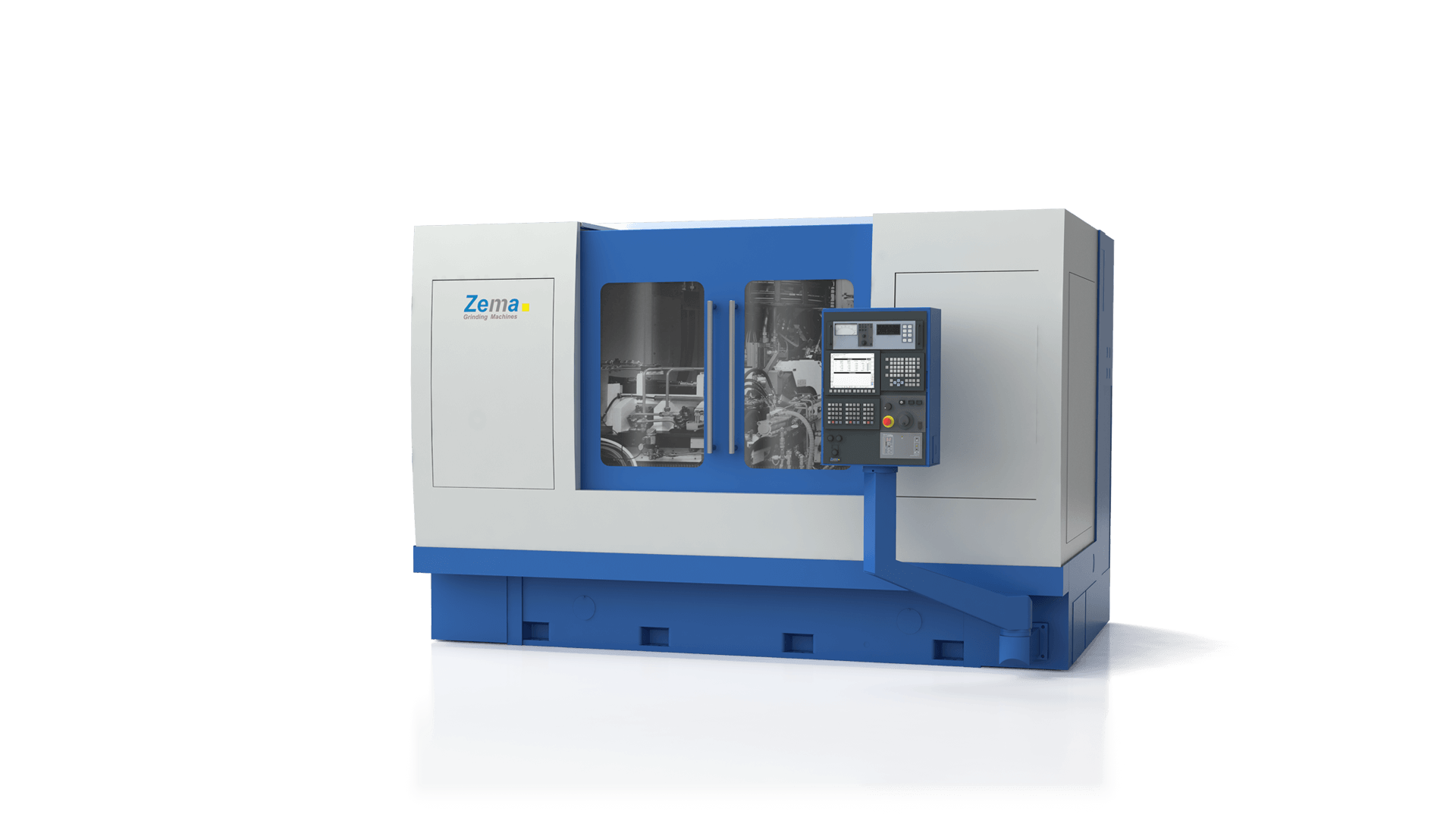

FLEXA - Rundschleifmaschinen

Außen- und Innenrundschleifen

Die vielseitigen Schleifmaschinen der FLEXA Serie sind prädestiniert für die flexible Bearbeitung unterschiedlicher Schleifaufgaben an einem Werkstück. Die FLEXA löst höchstpräzise bis zu drei Schleifaufgaben mit geringer Umrüstzeit. Ob Innen-, Außenbearbeitung und sogar Gewindeschleifen, durch ihre modulare Bauweise ist diese konventionelle und robuste Schleifmaschine optimal für die Klein- und Mittelserienproduktion.

Highlights

  • Präzises Schleifen mit Korund
  • Flexibilität durch Außen- und Innenschleifspindeln
  • Robustes Maschinenbett mit Vollschutzhaube
  • Hydrostatische Führung der X- und Z-Achse
  • CNC-Steuerung mit benutzerfreundlicher Oberfläche

Schleifverfahren

Aussenrund-/Schrägeinstichschleifen Durchmesser und Planschulter

Aussen- und Innenrundschleifen inklusive Planschulter

Schrägeinstichschleifen inklusive Planschulter (Schleifscheibe links) und Einstichschleifen (Schleifscheibe rechts)

Innenrundschleifen

Innenrundschleifen Konus mit Interpolierung

Technische Daten: FLEXA 1200 L

Schleiflänge
1.200 mm
Einspannlänge
1.400 mm
Spitzenhöhe
175 mm
Werkstückgewicht
120 kg
Umlaufdurchmesser
345 mm
Schleifscheibendurchmesser (max.)
406 x 152 mm
Leistung des Schleifscheibenmotors
5,5 (7,5) kW
Schleifscheibenbreite
50 mm
Werkstückspindel: Programmierbare Geschwindigkeit
1.000 U/min
Werkstückspindel: Innen-Morsekegel
4
Reitstockpinole: Innen-Morsekegel
4
Reitstockpinole: Hublänge
35 mm
Reitstockpinole: Korrektur der Konizität
± 0,15 mm
Innenschleifspindel: Innenschleifscheibendurchmesser (Max.)
200
Innenschleifspindel: Werkstücklänge (Max.)
1.050 mm
Innenschleifspindel: Motorleistung
2,2 kW
Installierte Gesamtleistung
15 kW
CNC-Steuerung
Fanuc 0i
BxHxT mm (ohne Peripherie)
3.745 x 2.045 x 2.040 mm
Gesamtgewicht
6.000 kg
Werkstückgewicht
120 kg

Lieferbare Schleifspindelstockvarianten FLEXA 1200 L

  • UN1
    UN1
  • UN2
    UN2
  • UN3
    UN3
  • UN4
    UN4

Technische Daten: FLEXA 1500 M

Schleiflänge
1.500 mm
Einspannlänge
1.700 mm
Spitzenhöhe
230 mm
Werkstückgewicht
180 kg
Umlaufdurchmesser
450 mm
Schleifscheibendurchmesser (max.)
508 x 203,2 mm
Leistung des Schleifscheibenmotors
5,5 (7,5) kW
Schleifscheibenbreite
80 mm
Werkstückspindel: Programmierbare Geschwindigkeit
600 U/min
Werkstückspindel: Innen-Morsekegel
5
Reitstockpinole: Innen-Morsekegel
4
Reitstockpinole: Hublänge
35 mm
Reitstockpinole: Korrektur der Konizität
± 0,15 mm
Innenschleifspindel: Innenschleifscheibendurchmesser (Max.)
200
Innenschleifspindel: Werkstücklänge (Max.)
1.050 mm
Innenschleifspindel: Motorleistung
2,2 kW
Installierte Gesamtleistung
15 kW
CNC-Steuerung
Fanuc 0i
BxHxT mm (ohne Peripherie)
4.430 x 1.960 x 2.000 mm
Gesamtgewicht
8.000 kg
Werkstückgewicht
180 kg

Lieferbare Schleifspindelstockvarianten FLEXA 1500 M

  • UN1
    UN1
  • UN2
    UN2
  • UN3
    UN3
  • UN4
    UN4

Technische Daten: FLEXA 2000 M

Schleiflänge
2.000 mm
Einspannlänge
2.100 mm
Spitzenhöhe
230 mm
Werkstückgewicht
180 kg
Umlaufdurchmesser
450 mm
Schleifscheibendurchmesser (max.)
508 x 203,2 mm
Leistung des Schleifscheibenmotors
5,5 (7,5) kW
Schleifscheibenbreite
80 mm
Werkstückspindel: Programmierbare Geschwindigkeit
600 U/min
Werkstückspindel: Innen-Morsekegel
5
Reitstockpinole: Innen-Morsekegel
4
Reitstockpinole: Hublänge
35 mm
Reitstockpinole: Korrektur der Konizität
± 0,15 mm
Innenschleifspindel: Innenschleifscheibendurchmesser (Max.)
200
Innenschleifspindel: Werkstücklänge (Max.)
1.050 mm
Innenschleifspindel: Motorleistung
2,2 kW
Installierte Gesamtleistung
15 kW
CNC-Steuerung
Fanuc 0i
BxHxT mm (ohne Peripherie)
5.130 x 1.960 x 2.000 mm
Gesamtgewicht
8.000 kg
Werkstückgewicht
180 kg

Lieferbare Schleifspindelstockvarianten FLEXA 2000 M

  • UN1
    UN1
  • UN2
    UN2
  • UN3
    UN3
  • UN4
    UN4

Technische Daten: FLEXA 2000 H

Schleiflänge
2.000 mm
Einspannlänge
2.200 mm
Spitzenhöhe
230 (330) mm
Werkstückgewicht
250 kg
Umlaufdurchmesser
450 (650) mm
Schleifscheibendurchmesser (max.)
760 x 304,8 mm
Leistung des Schleifscheibenmotors
18 kW
Schleifscheibenbreite
100 mm
Werkstückspindel: Programmierbare Geschwindigkeit
500 U/min
Werkstückspindel: Innen-Morsekegel
5
Reitstockpinole: Innen-Morsekegel
5
Reitstockpinole: Hublänge
60 mm
Reitstockpinole: Korrektur der Konizität
± 0,15 mm
Innenschleifspindel: Innenschleifscheibendurchmesser (Max.)
350
Innenschleifspindel: Werkstücklänge (Max.)
1.800 mm
Innenschleifspindel: Motorleistung
5 kW
Installierte Gesamtleistung
30 kW
CNC-Steuerung
Fanuc 0i
BxHxT mm (ohne Peripherie)
5.160 x 3.150 x 2.425 mm
Gesamtgewicht
17.000 kg
Werkstückgewicht
250 kg

Lieferbare Schleifspindelstockvarianten FLEXA 2000 H

  • UN1
    UN1
  • UN2
    UN2
  • UN3
    UN3
  • UN4
    UN4

Technische Daten: FLEXA 3000 H

Schleiflänge
3.000 mm
Einspannlänge
3.200 mm
Spitzenhöhe
230 (330) mm
Werkstückgewicht
350 kg
Umlaufdurchmesser
450 (650) mm
Schleifscheibendurchmesser (max.)
760 x 304,8 mm
Leistung des Schleifscheibenmotors
18 kW
Schleifscheibenbreite
100 mm
Werkstückspindel: Programmierbare Geschwindigkeit
500 U/min
Werkstückspindel: Innen-Morsekegel
5
Reitstockpinole: Innen-Morsekegel
5
Reitstockpinole: Hublänge
60 mm
Reitstockpinole: Korrektur der Konizität
± 0,15 mm
Innenschleifspindel: Innenschleifscheibendurchmesser (Max.)
350
Innenschleifspindel: Werkstücklänge (Max.)
2.300 mm
Innenschleifspindel: Motorleistung
5 kW
Installierte Gesamtleistung
30 kW
CNC-Steuerung
Fanuc 0i
BxHxT mm (ohne Peripherie)
6.160 x 3.150 x 2.425 mm
Gesamtgewicht
20.000 kg
Werkstückgewicht
350 kg

Lieferbare Schleifspindelstockvarianten FLEXA 3000 H

  • UN1
    UN1
  • UN2
    UN2
  • UN3
    UN3
  • UN4
    UN4

Technische Daten: FLEXA 600 L

Schleiflänge
600 mm
Einspannlänge
800 mm
Spitzenhöhe
175 mm
Werkstückgewicht
80 kg
Umlaufdurchmesser
345 mm
Schleifscheibendurchmesser (max.)
406 x 152 mm
Leistung des Schleifscheibenmotors
5,5 (7,5) kW
Schleifscheibenbreite
50 (80) mm
Werkstückspindel: Programmierbare Geschwindigkeit
1.000 U/min
Werkstückspindel: Innen-Morsekegel
4
Reitstockpinole: Innen-Morsekegel
4
Reitstockpinole: Hublänge
35 mm
Reitstockpinole: Korrektur der Konizität
± 0,15 mm
Innenschleifspindel: Innenschleifscheibendurchmesser (Max.)
200
Innenschleifspindel: Werkstücklänge (Max.)
450 mm
Innenschleifspindel: Motorleistung
2,2 kW
Installierte Gesamtleistung
15 (17) kW
CNC-Steuerung
Fanuc 0i TD, Fanuc 0i F
BxHxT mm (ohne Peripherie)
2905 x 2045 x 2040
Gesamtgewicht
4950 kg
Werkstückgewicht
80 kg

Lieferbare Schleifspindelstockvarianten FLEXA 600 L

  • UN1
    UN1
  • UN2
    UN2
  • UN3
    UN3
  • UN4
    UN4

Ausstattung und Optionen

MASCHINENBETT
Maschinenbett - Grauguss
  • Ausgeführt in Graugusskonstruktion
  • Hohe Verwindungssteifigkeit und gutes Dämpfungsverhalten
  • Bewährte Qualität
STEUERUNG
Steuerung FLEXA
  • Fanuc (Standard) oder Siemens (Option)
  • Speziell entwickelte FLEXA Software für die kombinierten Anforderungen des Innen- und Außenschleifens
  • Einfaches Programmieren, Einrüsten und Bedienen der Maschine durch Standard-ISO-Programmierung
  • Ergonomisches Einrichten der Maschine durch die Maschinensteuerung in einem schwenkbaren und verfahrbaren* Bedienpanel (*ab Plattform 1500)
POSITIONIEREN
Positionieren FLEXA
  • Automatisches Erfassen von Referenzflächen am eingespannten Werkstück durch bidirektionale Positioniervorrichtung
  • Erfasste Werte werden automatisch in den Schleifprozess integriert
  • Einfahrbar am Schleifspindelstock integriert
  • Schaltender Taster zur präzisen Werkstückerkennung
MESSEN
Messen FLEXA
  • Messsysteme werden auf Werkstücke und Kundenvorgaben angepasst
  • Inprozess Messeinrichtung für das Messen von glatte oder unterbrochene Außendurchmesser
  • Großer Messbereich des Durchmessers möglich
ABRICHTEINHEIT
Abrichteinheit FLEXA
  • Einkorndiamant oder Abrichtflies (Standard)
  • Rotierendes Abrichten (optional):
    - Diamant-Profilscheibe oder
    - Diamant-Formrolle
HYDROSTATISCHE FÜHRUNG
Hydrostatische Führung
  • Einsatz in der X- und Z-Achse, ausgeführt als Kreuzschlitten
  • Gleichförmige, ruckfreie Bewegung (kein Stick-Slip-Effekt)
  • Antrieb über Servomotoren mit Absolutwertgeber
  • Hochgenaue Positionierung für präzise Schleifergebnisse
REITSTOCK
Reitstock - FLEXA
  • Mit fester, mitlaufender oder universell einsetzbare Spitze
  • Hydraulisch gesteuerte Reitstockpinole mit einstellbarer axialer Vorspannung
  • Feineinstellung der Konizität +/- 0,15 mm
  • Schnelle Umrüstung bei kombinierter Außen- und Innenbearbeitung durch CNC gesteuerte Verstellung des Reitstocks (optional)
WERKSTÜCKSPINDELSTOCK
Werkstückspindelstock - FLEXA
  • Wahlweise mit fester oder mitlaufender Spitze
  • Wälz- oder hydrostatisch gelagert
  • Drehzahl programmierbar im Bereich von 20 bis 1.000 U/min
  • Maximal zulässiges Werkstückgewicht 80 – 350 kg
HYDROSTATISCHE LAGER
Hydrostatische Lager
  • Einsatz in den Radial- und Axiallagern der Schleif- und Werkstückspindelstöcke
  • Perfekte Rotationsbewegung und konstante Zentrierung der Welle
  • Schwingungsdämpfend
SCHLEIFSPINDELSTOCK
Schleifspindelstock - FLEXA
  • Schwingungsunempfindlich und wartungsarm durch hydrostatisch gelagerte Spindel
  • (Leistungsstarke) Außenbearbeitung mit Korundschleifscheibe
  • Hochpräzise Innenbearbeitung mit hoher Bearbeitungstiefe
  • Zusätzliche Innenschleifvorrichtung möglich, hydraulisch einschwenkbar mit HF-Spindel
  • Vielseitige Bearbeitungen durch Gerad- / Schrägeinstich oder indexierte B-Achse
  • Automatische Kompensation des Schleifscheibendurchmessers nach dem Abrichten
BRANDSCHUTZ UND LTA LUFTFILTER
Brandschutz und LTA Luftfilter

Bei einer Verpuffung wird das Maschineninnere automatisch hermetisch abgedichtet, sodass ein Brand vor seiner Entstehung erstickt wird. Auf Wunsch können zusätzlich Löschanlagen (CO²- oder Wasservernebelungsanlagen) und Abluftreinigungsanlagen eingebaut werden. Kompetenter Partner für Brandschutz und Filtrationslösungen ist die LTA Lufttechnik GmbH, die auch zur JUNKER Gruppe gehört und Filteranlagen für die industrielle Luftreinigung erforscht, entwickelt und produziert.

Werkstücke

  • Achse
  • Anlasserwelle
  • Antriebswelle
  • Ausgleichswelle
  • Bolzen
  • Buchse
  • Exzenterwellen
  • Getriebewelle
  • Kolbenbolzen
  • Kolbenring
  • Motorwelle
  • Pumpenkolben
  • Pumpenritzel
  • Ritzelwelle
  • Rohr
  • Rolle
  • Rotor
  • Schneckenrad
  • Schneckenwelle
  • Spindel
  • Stange
  • Statorwelle
  • Stift
  • Turbinenwelle
  • Walze
  • Wälzkörper
  • Welle
  • Werkzeugaufnahme
  • Werkzeug-Rohling
  • Zahnrad
  • Zahnstange
  • Zapfen
  • Zylinderrolle

Produktbroschüren FLEXA

FLEXA.pdf
